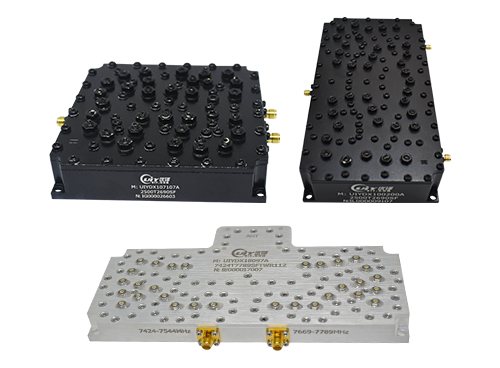

Duplexer

Model No. Freq.Range
(MHz)
IL.
(dB)
Isolation
(dB)
VSWR Power
(W)
Connector
Type
Temp.
(°C)
Dimension
LxWxH(mm)
UIYDX7191A TX 30~520 0.8 45 1.45 50  N, SMA -30~+70 71×91×22
RX 698~2700
UIYDX4053A TX 45.5~69.0 3.0 15 1.5 2 BNC, N, SMA -30~+70 40×53×20
RX 80.0~103.3
UIYDX14073A 60~800MHz
TX->RX >30MHz
0.5 80 1.25 100 N, SMA -30~+70 140×73×33
UIYDX95115A TX 136~174 0.8 70 1.45 100 N, SMA -40~+70 95×115×25
RX 400~470
UIYDX4450A TX 136~174 1.0 70 1.5 5 N, SMA -40~+70 44×50×22
RX 400~470
UIYDX5854A Low 136~174 1.0 30 1.5 5 N, SMA -10~+60 58×54×20
High 400~470
UIYDX320420A TX 145~158 1.0 80 1.3 100 N, SMA -40~+85 320×420×100
RX 168~180
UIYDX310219A 140~170MHz
TX->RX 5MHz
1.5 80 1.3 100 N, SMA -30~+70 310×219×156
UIYDX482192A 148~174MHz
TX->RX 4.6MHz
1.8 80 1.3 100 N, SMA -30~+65 482.6×192×177.6
UIYDX148310A TX 151.06~154.125 1.0 65 1.35 50 N, SMA -20~+65 148×310×156
RX 158.765~160.09
UIYDX260190A TX 340~380 1.0 80 1.3 10 N, SMA -40~+75 260×190×65
RX 240~270
UIYDX340210A TX 292~318 0.5 95 1.3 400 7/16, N -25~+55 340×210×82
RX 244~270
UIYDX275200A TX 300~320 0.5 75 1.3 400 7/16, N -25~+55 275×200×85
RX 360~380
UIYDX102200A TX 344~351 1.0 50 1.3 10 N, SMA -40~+85 102×200×65
RX 381~396
UIYDX245165A TX 361~366 2.0 80 1.3 80 N, SMA -30~+60 245×165×85
RX 351~356
UIYDX330114A TX 380~386.6 1.5 60 1.3 200 7/16, N -40~+85 330×114×79
RX 390~396.6
UIYDX136179A TX 380~385
380~395
2.0 65 1.4 100 N, SMA -40~+70 136×179×68
RX 390~395
417~429
UIYDX19383A TX 380~395 1.5 70 1.4 100 N, SMA -30~+70 193×83×68
RX 450~470
UIYDX218165A 400~470MHz
TX->RX 5MHz
1.5 80 1.3 100 N, SMA -30~+70 218×165×64
UIYDX150176A TX 426~430 1.5 70 1.3 20 N, SMA -20~+60 150×176×75
RX 412~416
UIYDX155118A TX 436.5~443.5 2.0 65 1.3 100 N, SMA -30~+70 155×118×65
RX 450~453
UIYDX290120A TX 449~452 1.0 65 1.3 50 N, SMA -40~+85 290×120×49
RX 470~485
UIYDX140110A TX 450~530 0.5 80 1.25 100 N, SMA -55~+70 110×140×49
RX 1420~1520
UIYDX166125A TX 455~470 1.0 80 1.3 100 N, SMA -20~+60 166×125×67
RX  405~419
UIYDX290100A TX 467~470 2.5 75 1.3 80 N, SMA -30~+60 290×100×75
RX 461~464
UIYDX181297A TX 491.4375~493.6125 5.0 75 1.3 50 N, SMA -10~+50 181×297×80
RX 488.4375~490.6125
UIYDX121159A TX 450~453 2.0 80 1.2 10 SMA -30~+70 121×159×64
RX 463~466
UIYDX342174A TX 448.2~454.8 1.5 60 1.3 50 N, SMA -30~+70 342×174×69
RX 463.2~469.8
UIYDX220122A TX 500~510 1.3 80 1.3 100 N, SMA -40~+85 220×122×69
RX 470~490
UIYDX151151A 600~1000MHz
TX->RX 10MHz
1.5 75 1.22 100 N, SMA -30~+70 151×151×44
UIYDX220125A 600~2200MHz
TX->RX ~11MHz
1.5 80 1.3 20 N, SMA -40~+85 220×125×43
UIYDX170125A 600~2200MHz
TX->RX ~13MHz
1.5 80 1.3 20 N, SMA -40~+85 170×125×43
UIYDX100160A TX 663~698 1.5 60 1.3 20 N, SMA -30~+70 100×160×47
RX 617~652
UIYDX100200A 650~2700MHz
TX->RX ~13MHz
1.5 70 1.3 30 N, SMA -40~+80 100×200×47
UIYDX8862A TX 840~845 1.0 60 1.3 50 N, SMA -30~+70 88×62×43
RX 1430~1444
UIYDX185155A TX 703~748 1.5 100 1.3 80 N, SMA -40~+85 185×155×47
RX 758~803
UIYDX15075A TX 850~980 0.8 30 1.4 75 N, SMA -40~+85 150×75×43
RX 1150~1610
UIYDX3526A TX 850~960 2.0 55 1.5 2 SMA -40~+70 35×26×10
RX 1700~1900
UIYDX14065A TX 850~960 1.0 80 1.5 100 N, SMA -40~+70 140×65×47
RX 1700~1900
UIYDX265140A TX 921~960 1.6 75 1.22 50 N, SMA -20~+65 265×140×43
RX 876~915
UIYDX11880A TX 1350~1518 1.0 60 1.4 50 N, SMA -55~+85 118×80×43
RX 1625~1785
UIYDX100120A TX 1350~1518 0.5 40 1.4 250 N, SMA -55~+85 100×120×38
RX 1625~1785
UIYDX12060A TX 1406.5~1463.5 1.0 80 1.3 50 N, SMA -20~+65 120×60×37
RX 1651.5~1678.5
UIYDX200102A TX 1521 2.2 80 1.3 50 N, SMA -20~+65 200×102×43
RX 1529
UIYDX121175A TX 1662 3.0 50 1.3 50 N-F -30~+70 121×175×35
RX 1667
UIYDX102102A TX 1710~1785 2.0 60 1.5 100 N, SMA -30~+70 102×102×29
RX 1805~1880
UIYDX10065A TX 1805~1880 2.0 60 1.5 5 N, SMA -20~+65 100×65×32
RX 1710~1785
UIYDX118118A TX 1850~1910 1.5 60 1.5 100 N, SMA -30~+70 118×118×35
RX 1930~1990
UIYDX10077A TX 1920~1990 0.5 75 1.22 15 N, SMA -25~+60 100×77×38.5
RX 2110~2170
UIYDX62112A TX 1980~2010 1.0 60 1.3 10 N, SMA -40~+85 62×112×43
RX 2170~2200
UIYDX107107A TX 2500~2570 1.5 85 1.22 100 N, SMA -30~+70 107×107×30
RX 2620~2690
UIYDX9976A TX 2110~2170 2.0 60 1.5 100 N, SMA -40~+70 99×76×27.5
RX 2050~2060
UIYDX12276A TX 2620~2695 2.0 60 1.5 100 N, SMA -40~+70 122×76×27.5
RX 2545~2580
UIYDX10076A TX 3100~3200 0.7 70 1.3 100 N, SMA -30~+70 100×76×32
RX 2700~2900
UIYDX9580A TX 5565~5725 1.5 60 1.45 50 N, SMA -30~+70 95×80×24
RX 5350~5510
UIYDX9580B TX 5725~5850 1.5 60 1.45 50 N, SMA -30~+70 95×80×24
RX 5565~5675
UIYDX18097A TX 7424~7544 1.2 70 1.5 20 SMA to WR112 -40~+70 180×97.7×19.5
RX 7669~7789
UIYDX10068A TX 7450~7650 3.0 40 1.5 20 SMA -40~+70 100×68×16
RX 7700~7900
UIYDX6733A TX 7450~7900 1.5 70 1.5 20 SMA -40~+70 67×33×14
RX 12750~13250
UIYDX4382A TX 12500~12900 2.5 50 1.5 20 SMA -40~+70 43×82×11.5
RX 13100~13400
UIYDX18484A TX 12751~12863 1.5 70 1.3 20 SMA to WR75 -40~+70 184×82×19.5
RX 13017~13129
