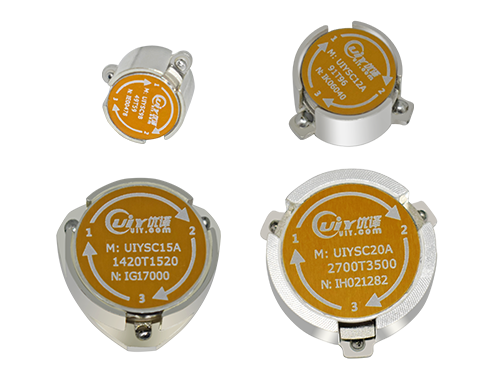

Surface Mount Circulator
| Model No. | Freq.Range (GHz) |
BW Max. |
IL. (dB) |
Isolation (dB) |
VSWR | Forward Power(W) |
Reverse Power(W) |
Connector Type |
Temp. (°C) |
Dimension LxWxH(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| UIYSC36A | 0.29~1.875 | 40% | 0.3 | 23 | 1.2 | 200 | 200 | SMT | -30~+70 | Φ36×11 |
| UIYSC25A | 0.36~3.5 | 10% | 0.3 | 23 | 1.2 | 100 | 100 | SMT | -40~+85 | Φ25.4×9 |
| UIYSC20A | 0.45~4.2 | 16% | 0.3 | 23 | 1.2 | 60 | 60 | SMT | -40~+85 | Φ20.4×8.6 |
| UIYSC15A | 0.9~4.2 | 15% | 0.3 | 23 | 1.2 | 60 | 60 | SMT | -40~+85 | Φ15.5×7 |
| UIYSC12A | 1.2~10.0 | 20% | 0.3 | 21 | 1.2 | 30 | 30 | SMT | -40~+90 | Φ12.7×8 |
| UIYSC10A | 2.4~6.0 | 20% | 0.3 | 21 | 1.2 | 30 | 30 | SMT | -40~+85 | Φ9.8×6.35 |
| UIYSC9B | 4.8~12.0 | 18% | 0.4 | 20 | 1.25 | 30 | 30 | SMT | -20~+60 | Φ9×6.5 |
