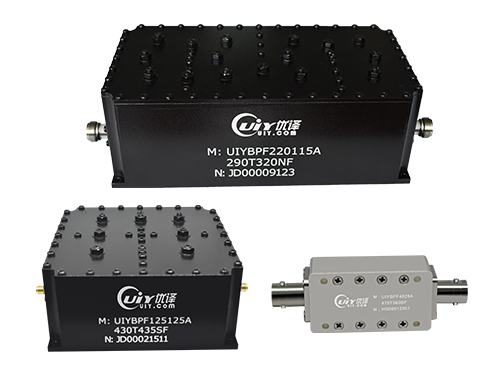

Band Pass Filter

Up to 20GHz. Military, space and commercial applications. Low insertion loss, high isolation, high power handling. Custom design available upon request.
Band Pass Filter

Band Pass Filter

Model No. Pass Band
(MHz)		 IL.
(dB)		 VSWR Rejection Power
(W)		 Connector
Type		 Temp.
(°C)		 Dimension
LxWxH(mm)
UIYBPF3020A 50~80

(BW 2.5MHz)
 8.0 1.5 60dB @88~108MHz
40dB @Fc±6.5MHz		 5 SMA -40~+85 30×20×12
UIYBPF4825A 130~700

(BW ~50MHz)
 3.5 1.5 40dB @Fc±6.5MHz 2 BNC,N,SMA -30~+70 48×25×20
UIYBPF250166A 136~200

(BW 2.5MHz)
 2.0 1.3 60dB @88~108MHz

40dB @F0±6.5MHz

 100 N,SMA -40~+85 250×166×54
UIYBPF338151A 136~200

(BW 9MHz)
 2.0 1.5 40dB @Fc±6.5MHz 100 N,SMA -40~+85 338×151×48
UIYBPF6020A 149~165 2.0 1.3 60dB @88~108MHz
40dB @225~400MHz		 100 N,SMA -40~+85 60×20×20
UIYBPF4012A

200~400

(BW 10MHz)
 3.0 1.5 20dB @F0±25MHz 2 SMA -40~+85 40.4×12×10
UIYBPF10673C 220 3.0 1.45 60dB @Fc±10MHz 100 N,SMA -40~+85 106×73×65
UIYBPF7373A

220~230

(BW ~0.7MHz)
 3.5 1.3 60dB @F0±10MHz
35dB @F0±4.3MHz		 50 N,SMA -40~+85 73×73×50
UIYBPF13587A 380~400

(BW ~5MHz)
 2.0 1.3 40dB @Fc±5MHz 50 N,SMA -20~+60 135×87×68
UIYBPF21696A 380~420 0.7 1.4 35dB @Fc±40MHz 100 N,SMA -40~+85 216×96×42
UIYBPF9393A 380~500

(BW ~8MHz)
 2.0 1.3 40dB @F0±8MHz
60dB @88~108MHz
 100 N,SMA -40~+85 93×93×64
UIYBPF10673B 390~470

(BW ~7MHz)
 2.0 1.3 60dB @88~108MHz
40dB @F0±8.5MHz		 100 N,SMA -40~+85 106×73×65
UIYBPF8383B 435~800

(BW 10MHz)
 2.0 1.3 40dB @F0±50MHz 100 N,SMA -40~+85 83×83×58
UIYBPF180120A 450~600

(BW 10~150MHz)
 1.0 1.3 70dB @Fc±78MHz
50dB @Fc±24MHz		 50 N,SMA -40~+85 180×120×58
UIYBPF17584A 442~448 3.0 1.3 50dB @380~440MHz
50dB @450~500MHz		 50 N,SMA -40~+85 175×84×65
UIYBPF11579A 470~488 2.0 1.5 40dB @F0±25MHz 100 N,SMA -40~+85 115×79×64
UIYBPF9191A 522~526 1.5 1.45 40dB @27~497MHz

40dB @551MHz

65dB @1000~2900MHz

85dB @3200~4000MHz

 100 N,SMA -40~+85 91×91×40
UIYBPF10673E 563~577 1.5 1.5 60dB @F0±30MHz 50 N,SMA -40~+85 106×73×58
UIYBPF7373B

600~800

(BW 10MHz)
 2.0 1.5 20dB @F0±25MHz 50 N, SMA -40~+85 73×73×50
UIYBPF7979A 650~2700

(BW 10~70MHz)
 0.5 1.2 85dB @2nd Harmonic
70dB @3rd Harmonic		 50 N,SMA -40~+85 79×79×44
UIYBPF13973A 650~750 0.7 1.4 35dB @Fc±40MHz 100 N,SMA -40~+85 139×73×50
UIYBPF10664A 851~894 1.5 1.3 ≥50dB@910~2000MHz 100 N,SMA -40~+85 106×64×47
UIYBPF24696A 870~880 2.0 1.3 100dB @885-960MHz 100 N,SMA -20~+60 246×96×47
UIYBPF17384A 870~880 2.0 1.3 80dB @885-960MHz 100 N,SMA -20~+60 173×84×47
UIYBPF10069A 885~889 3.0 1.5 70dB @925~960MHz
40dB @DC~880MHz		 100 N,SMA -40~+85 100×69×43
UIYBPF12365A 900~1100 2.0 1.5 30dB @800MHz
30dB @1200MHz		 100 N,SMA -40~+70 123×65×47
UIYBPF12082A 930~952

(BW 4MHz)
 2.0 1.3 50dB @Fc±8MHz 100 N,SMA -40~+85 120×82×43
UIYBPF5539A 940~960 1.5 1.3 30dB @1850~2100MHz 10 N,SMA -40~+85 55×51×26
UIYBPF6565A

1000~1300

(BW 10MHz)
 2.0 1.5 20dB @F0±25MHz 50 N, SMA -40~+85 65×65×37
UIYBPF11963A 1215~1400 0.8 1.5 65dB @1035MHz
75dB @1570~4000MHz		 10 N,SMA -40~+85 119×63×36
UIYBPF5959A 1300~1700

(BW 2~10MHz)
 1.5 1.35 40dB @F0±25MHz 100 N,SMA -40~+85 59×59×36
UIYBPF8366A 1350~1550 1.5 1.45 40dB @800MHz

40dB @1800MHz

 100 N,SMA -40~+85 83×66×14
UIYBPF10060A 1350~1785

(BW ~160MHz)
 0.8 1.4 60dB @Fc±107MHz

60dB @2nd&3rd Harmonic

 100 N,SMA -55~+85 100×60×38
UIYBPF7855A 1350~1785

(BW ~160MHz)
 3.0 1.5 40dB @Fc±107MHz 50 SMA -55~+85 78×55×14
UIYBPF8383A 1430~1470

(BW 2MHz)
 1.5 1.35 35dB @F0±10MHz 10 N,SMA -40~+85 83×83×36
UIYBPF8550A 1500~1560 0.75 1.22 60dB@DC-1460MHz
60dB@1620-2400MHz		 10 N, SMA -40~+85 85×50×30
UIYBPF6038A 1700~2600 1.0 1.5 40dB @1300MHz & 3000MHz
60dB @1000MHz & 4000MHz		 50 SMA -40~+85 60×38×14
UIYBPF8257A 1710~1780 1.5 1.5 40dB @1805~1880MHz 30 N,SMA -40~+85 82×57×35
UIYBPF9062A 1710~1910

(BW ~105MHz)
 0.8 1.5 60dB @Fc+35MHz 30 N,SMA -40~+85 90×62×35
UIYBPF14560A 1985~2105 1.8 1.3 50dB @DC~1955MHz
30dB @1955~1970MHz
30dB @2120~2135MHz
50dB @2135~4000MHz		 20 N, SMA -30~+70 145×60×32
UIYBPF6232A 2000~4000 1.0 1.5 60dB @DC~1100MHz
60dB @4900~7000MHz		 2 SMA -30~+70 62×32×13
UIYBPF12428A 2200~2280 1.0 1.5 35dB @2120MHz
35dB @2360MHz		 100 N,SMA -30~+70 124×28×40
UIYBPF11620A 2200~2400 0.6 1.5 40dB @DC~2100MHz
40dB @2600~6200MHz
50dB @DC~2100MHz
50dB @2600~6200MHz		 20 N,SMA -55~+85 116×20×35
UIYBPF9149A 2300~2900 1.0 1.25 35dB @2160MHz
35dB @3050MHz		 100 N,SMA -40~+85 91×49×32
UIYBPF7250A 2400~2500 2.0 1.5 30dB @2300MHz
30dB @2600MHz		 100 N,SMA -40~+70 72×50×27
UIYBPF15265A 2402~2484 1.5 1.5 80dB @DC~2382MHz
80dB @2504~5000MHz		 100 N,SMA -40~+85 152×65×28
UIYBPF5353A 2495~2505 2.5 1.45 60dB @DC~2000MHz
60dB @3000~7000MHz		 50 N,SMA -40~+85 53×53×24
UIYBPF4430A 3000~5000 1.5 1.5 60dB @Fc±1500MHz 10 SMA -40~+85 44×30×12.5
UIYBPF4025A 3300~5000 1.0 1.5 45dB @6600~10000MHz
45dB @DC~2000MHz		 50 SMA -40~+85 40×25×11
UIYBPF6023A 3800~4000 1.5 1.5 40dB @DC~3650MHz
40dB @4150~8000MHz		 30 SMA -40~+85 60×23×10
UIYBPF6535A 4000~7000

(BW ~150MHz)
 3.0 1.5 30dB @Fc±50MHz 10 SMA -40~+85 65×35×16
UIYBPF5026A 4340~4460 3±1 1.5 90dB @2788MHz
60dB @806MHz&3594MHz
50dB @2620.8MHz&4567MHz
30dB @2928MHz&3524MHz
30dB @3095.2MHz&3664MHz
30dB @4092.8MHz&4260MHz		 10 SMA -40~+85 50×26×16.5
UIYBPF6922A 4500~8500 1.5 1.8 30dB @DC~4000MHz
30dB @9000MHz		 10 SMA -40~+85 69×22×12
UIYBPF6143A 4900~5100 2.0 1.5 30dB @4700MHz
30dB @5300MHz		 60 SMA -40~+70 61×43×17
UIYBPF15065A 5140~5280 0.75 1.3 70dB @DC-5090MHz
70dB @5330-5900MHz		 20 SMA, N -20~+60 150×65×29
UIYBPF5322A 5170~5330 2.0 1.5 50dB @DC~4950MHz
50dB @5520~13000MHz		 10 SMA -40~+85 53×22×10
UIYBPF6122A 5670~5885 2.0 1.5 50dB @DC~5500MHz
40dB @6000~6050MHz
50dB @6050~13000MHz		 10 SMA -40~+85 61×22.8×10
UIYBPF4922A 6000~8000 1.5 1.5 60dB @Fc±1000MHz 10 SMA -40~+85 49×22×10.5
UIYBPF4721A 6500~7500 1.5 1.8 30dB @DC~6000MHz
30dB @8000MHz		 10 SMA -40~+85 47×21×8
UIYBPF15547A 7000~9000

(BW 10MHz)
 3.0 1.25 6dB @F0±10MHz
16dB @F0±15MHz		 50 WR112, N-F -40~+85 155×47.8×47.8
UIYBPF5620B 7000~9000 1.5 1.8 30dB @DC~6500MHz
30dB @9500MHz		 10 SMA -40~+85 56×20×8
UIYBPF3020B 7170~7270 2.5 1.3 55dB @DC-6500MHz
55dB @7900-9000MHz		 2 SMA -40~+85 30×20×20
UIYBPF8418A 8200~9300 1.5 1.5 30dB @8000MHz
30dB @9500MHz		 10 SMA -40~+85 84×18×9
UIYBPF8844A 8280~8500 1.0 1.4 70dB @7700MHz & 8100MHz
70dB @8700MHz & 9100MHz		 50 SMA -40~+70 88×44×16.5
UIYBPF5035A 9100~9760

(BW ~200MHz)
 0.7 1.45 70dB @F0±300MHz 10 SMA -40~+85 50×35×13.5
UIYBPF7817A 9500~13000 2.0 1.8 30dB @9000MHz
30dB @13500MHz		 10 SMA -40~+85 78×17×9
UIYBPF4012B 9663~10083 2.0 1.8 60dB @4500~8673MHz
60dB @11073~18000MHz		 5 SMA -40~+85 40×12×12
UIYBPF5313A 9700~9900 1.8 1.5 50dB @DC-9400MHz
50dB @10200-18000MHz		 20 TAB, SMA -40~+85 53×13×10
UIYBPF4517A 11000~13000 1.5 1.5 90dB @DC-6GHz
50dB @15~20GHz		 20 SMA -40~+85 45.4×17×9
UIYBPF11033A 12950~13050 1.5 1.3 60dB @Fc±200MHz 10 WR62 -40~+85 110×33.3×33.3
UIYBPF8717A 13700~14550 1.5 1.5 30dB @14700MHz
80dB @12800MHz		 10 SMA -40~+85 87×17×9
UIYBPF9033A 15250~15750 0.8 1.3 30dB @Fc±750MHz 10 WR62 -40~+85 90×33.3×33.3
UIYBPF11022A 17475~17525 3.0 1.45 30dB @Fc±50MHz 10 SMA -40~+85 110×22×11
