微波铁氧体环形器隔离器

环行器与隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。



环行器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易。器件中的微波铁氧体决定了它的谐振频率。





环行器的连接



环行器传输电磁波具有非互易性，N端口的理想无耗环行器只允许电磁波从一端口输入，并全部从相邻的另一端口输出。如下图所示三端口环行器。1端口输入的电磁波只能从2端口输出，3端口输入的电磁波只能从1端口输出。理想情况下，能量不能反环行方向通过。

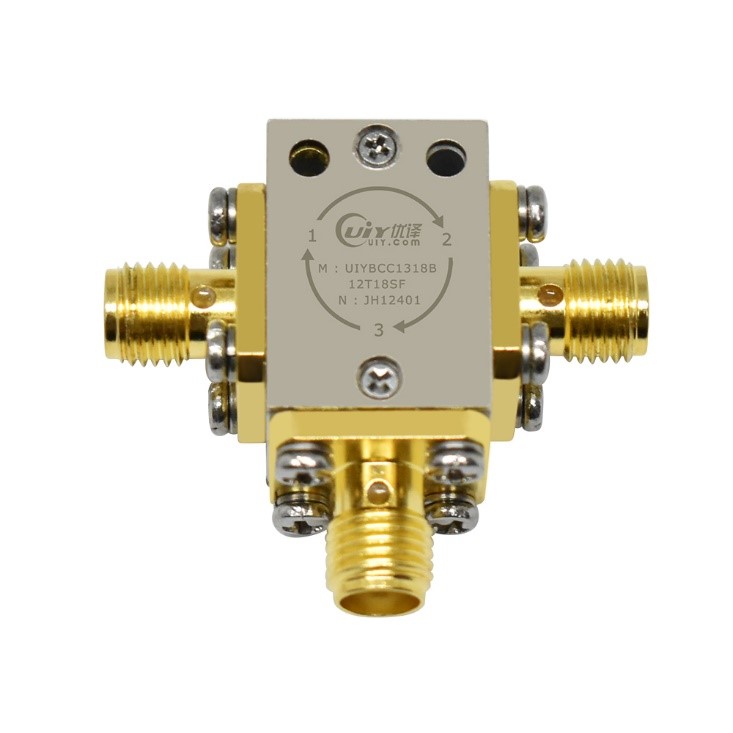

3-Port RF Circulator 三端口环行器



环行器的应用



通常，三端口环行器可用做双工器，一端口与发射端相连，二端口与天线相连，三端口与接受端相连，从而达到共用天线的目的。

为防止反射的电磁波烧毁接受机，在大功率系统中使用时，在3端口与接收机前接一个限幅器。

环行器另一个应用是连接起来构成参量放大器。例如，将三个环行器连接在一起并在终端接上负载。





隔离器的应用



环行器的一个端口接上匹配负载，可作为隔离器使用。因此，隔离器广泛应用于大功率射频源的保护。为防止因反射功率引起负载变化而引起源的不稳定，甚至烧毁。在天线与发射机之间或几个通信系统和雷达系统之间，使用隔离器吸收反射功率。从而起到保护源的作用。

隔离器也可用在信号发射机的输出端。

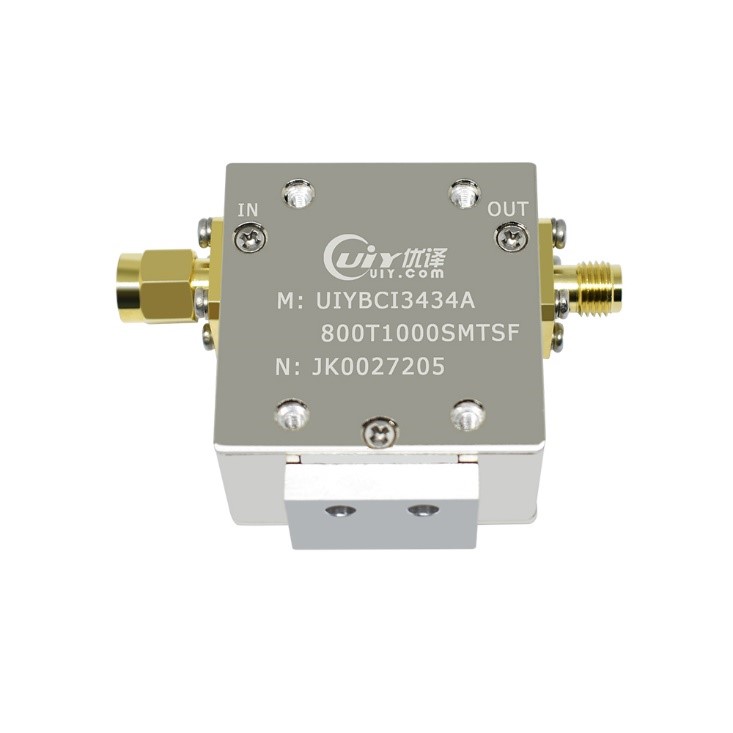

铁氧体隔离器
