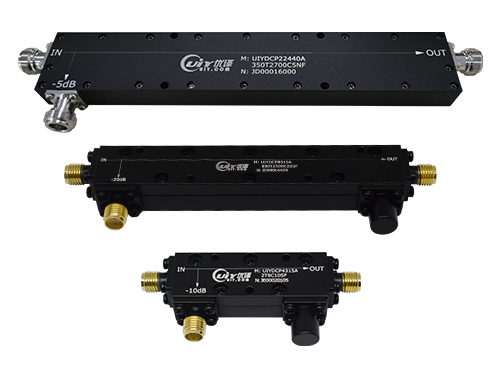

定向耦合器

型 号 频率范围
(GHz)
耦合度
(dB)
藕合平坦度
(dB)
插损
(dB)
隔离度
(dB)
驻波比 功率
(W)
连接形式 温度
(°C)
尺寸
长x宽x高(mm)
UIYDCP14337B 0.136~0.174 5~40 ±1.0 0.2 20 1.25 200 N -20~+70 143×37×18.5
UIYDCP14337A 0.35~0.52 5~40 ±1.0 0.2 20 1.25 200 N -20~+70 143×37×18.5
UIYDCP22440A 0.35~2.7 5~40 ±2.0 0.2 55 1.3 200 N -35~+65 224.4×40×16.5
UIYDCP12815A 0.4~0.5 10~30 ±0.7 0.5 18 1.25 50 SMA -55~+85 128×15×11
UIYDCP13315A 0.5~2.5 10~30 ±0.7 0.5 18 1.25 50 SMA -55~+85 133×15×11
UIYDCP12040A 0.698~2.7 5~40 ±2.0 0.2 19 1.25 200 N -20~+70 120×40×16.5
UIYDCP8515A 0.8~2.5 10~30 ±0.7 0.5 18 1.25 50 SMA -55~+85 85×15×11
UIYDCP7315A 1.0~4.0 10~30 ±0.7 0.5 18 1.25 50 SMA -55~+85 73×15×11
UIYDCP4315A 2.0~8.0 6 ~30 ±0.7 0.5 18 1.25 50 SMA -55~+85 43×15×11
UIYDDCP10025A 3.0~6.0
双定向
10~30 ±1.0 1.0 18 1.3 100 SMA, N -55~+85 100×25×19
UIYDCP5525A 2.0~8.0 6 ~30 ±1.0 0.5 16 1.5 50 N -55~+85 55×25×23
UIYDCP3315A 8.0~18.0 10~20 ±0.7 0.8 10 1.5 50 SMA -55~+85 33×15×11
UIYDCP4315B 8.0~18.0 30 ±1.0 0.8 10 1.5 50 SMA -55~+85 43×15×11
