射频环行器电路符号
发表日期 : 2023-02-17

射频环行器有自己的电路符号,以便于在电子电路图或原理图上表示它。
基本符号由圆圈和一个箭头组成,表示功率循环的方向。通常端口按顺时针顺序围绕圆圈显示:端口1,端口2,最后是端口3。

rf circulator clockwise ports

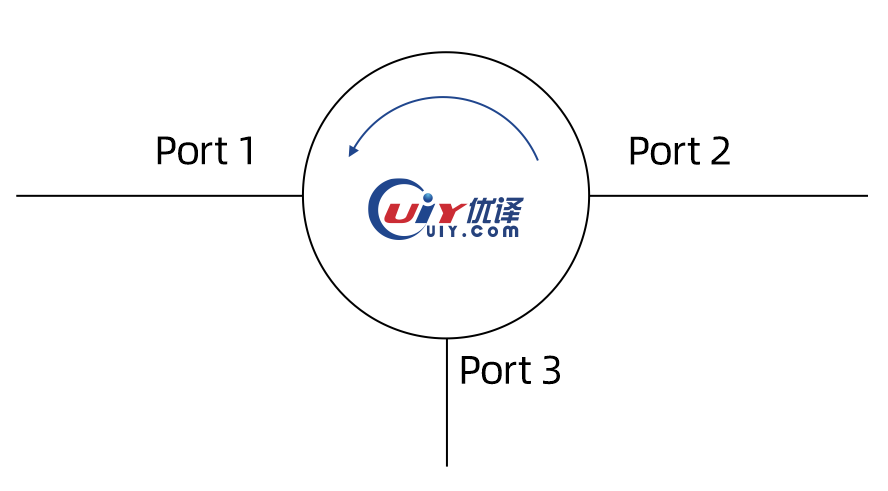

如果器件被定制成反向,则为逆时针顺序标识。

rf circulator counter clockwise ports



值得注意的是,每个端口,无论是同轴馈线还是波导,都显示为单线而不是一对导体。

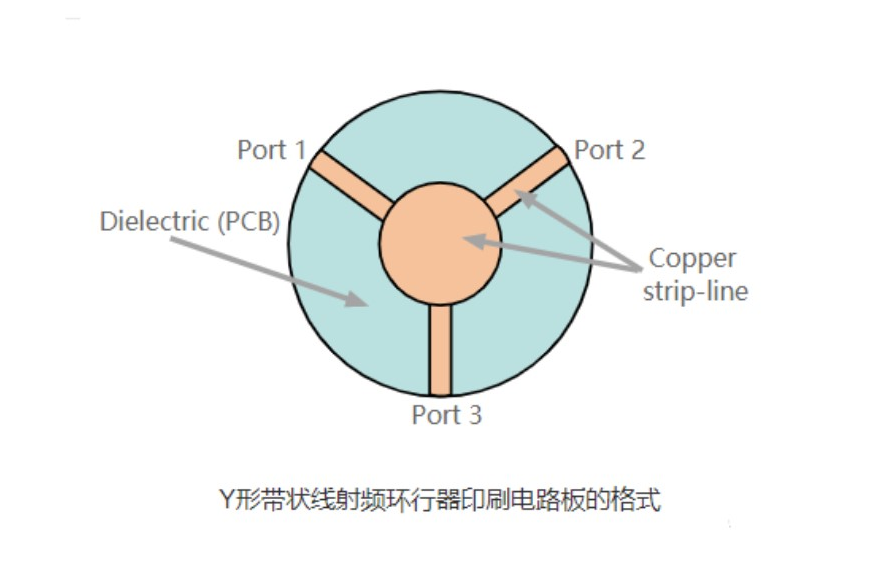

常用的射频环行器形式之一是由位于印刷电路板或其他电介质上的微带带状线传输线的 Y 形部分形成。端口相隔 120° 放置,因此它们围绕一个圆等距分布。

Y Shape strip line rf circulator pcb layout

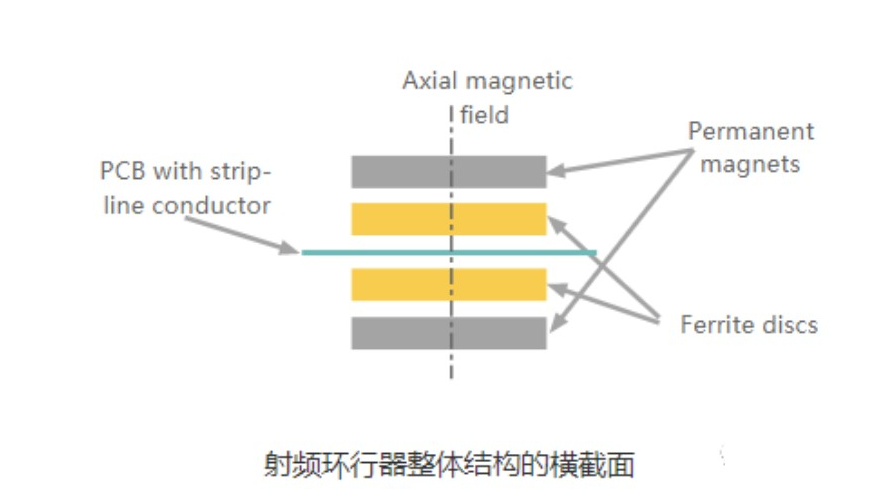

然后将印刷电路板组件夹在两块铁氧体之间,然后在其外面,将两个强力磁铁固定到位。该组件在轴向上通过铁氧体盘建立了一个强磁场,这将磁场集中在 Y 结周围,称为偏置。

The cross section of the rf circulator structure



当信号施加到其中一个端口时,带状线中会产生电磁场,该电磁场与来自磁铁的磁场相互作用,并且它们之间存在复杂的相互作用。这导致信号只能围绕环行器传输到下一个端口。由 Y 结和铁氧体组成的环行器组件具有明显的谐振频率,相当于形成了一个谐振器。



在各种射频电路设计应用中,环行器由于其插损,即衰减要低得多,具有广泛的应用。通常它们倾向于在微波频率下使用,因此它们通常被称为微波环行器
