优译小尺寸贴片隔离器/环行器的安装方法推荐
发表日期 : 2021-11-05

优译表面封装隔离器与环行器(亦称作表贴隔离器、表贴环行器),其产品设计体积小,安装简易,可过回流焊,以及它的高频、多频段范围可选择深受广大客户的喜爱。

表贴隔离器/环行器之所以说它安装简易,是因为它不需要过多复杂的安装技巧及线路,只需要把它焊贴在所需要应用到它的板上。

那么关于表贴产品的应用安装具体该怎么操作呢,今日就给大家介绍一下。

表贴环行器可以过回流焊贴安装。关于它的焊盘设计:首先,可以根据它的引脚大小,每一个引脚做一个焊盘,比如环行器引脚为Φ1.2mm,我们可以做一个1.5mm的焊盘:然后底部也一样做一个焊盘,底部接地(如下图所示)。

注意事项:锡膏不能太多,以免环行器放上去后,锡膏向四周溢出,导致三个引脚底部接地线而造成短路。

另外,表贴隔离器与表贴环行器的安装方法一致。

小尺寸·表贴隔离器/环行器推荐

01



表面封装隔离器

型号:UIYSI12A

通过功率:30W

频率范围:0.7-10.0GHz

反射功率:10W

插入损耗:0.3dB

连接形式:SMT

隔离度:23dB

温度范围:-40~+90°C

驻波比:1.2

尺寸:Φ12.7×8mm

实物图

指标参数

机械图

02

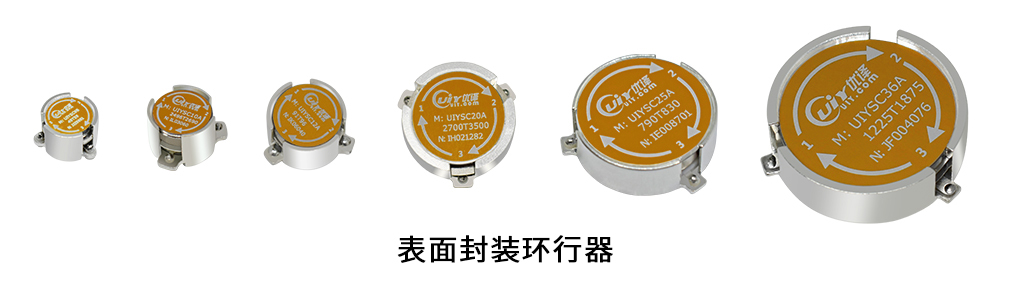

表面封装环行器

型号:UIYSC9B

通过功率:30W

频率范围:4.8~12.0GHz

反射功率:30W

插入损耗:0.4dB

连接形式:SMT

隔离度:20dB

温度范围:-20~+60°C

驻波比:1.25

尺寸:Φ9×6.5mm

实物图

指标参数

机械图
